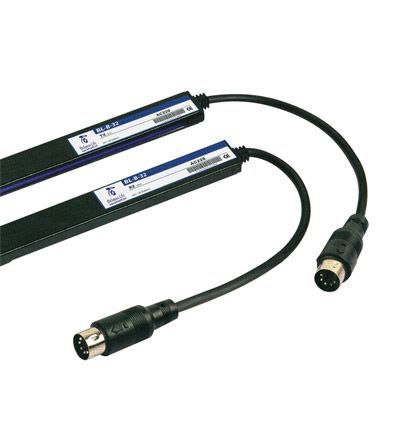

چشمی پرده ای وکو
برند: وکو

فتوسل پرده ای وکو، به عنوان یک ابتکار نوین در صنعت آسانسور، توانسته است نورپردازی را به سطح جدیدی ارتقاء دهد. این پرده‌های نوری با استفاده از تکنولوژی فتوسل و مواد نوری خاص، تأثیرات بصری زیبا و جذابی را ایجاد می‌کنند. یکی از ویژگی‌های منحصر به‌فرد فتوسل پرده ای وکو در صنعت آسانسور، قابلیت تنظیم رنگ نور به صورت پویا و همچنین امکان نمایش الگوها و تصاویر مختلف است. این پرده‌ها، علاوه بر افزایش جلب توجه، به عنوان یک عنصر زیبایی و تبلیغاتی نیز مورد استفاده قرار می‌گیرند .

کاربرد فتوسل پرده ای وکو در آسانسور چیست؟ در آسانسور سنسورهای مختلفی برای کنترل وضعیت کابین آسانسور وجود دارد که یکی از مهم ترین آن ها سنسور ورود و خروج درب کابین آسانسور می باشد. وجود این سنسور برای حفظ امنیت افراد و انواع بارها در تمامی آسانسورها بسیار حیاتی است. چرا که از بسته شدن خودکار درب آسانسور تا هنگام استقرار کامل مسافرین یا اشیاء جلوگیری کرده و در حفظ امنیت مسافرین نقش ساده اما مهمی را ایفا می کند.این سنسورها را چشم الکترونیکی یا فتوسل می نامند.

فتوسل پرده ای وکو یکی از بهترین فتوسل های موجود در بازار می باشد که در آسانسورهای تمام اتوماتیک استفاده می شوند.

اهمیت فتوسل در عملکرد آسانسورها : فتوسل آسانسور از قطعات ایمنی آسانسور محسوب میشود که وظیفه تشخیص موانع ( انسان،اشیا، اتومبیل و..) در ورودی کابین آسانسور را برعهده دارد. به این صورت که اگر در هنگام بسته شدن درب آسانسور مانعی وجود داشته باشد، درب بسته نخواهد شد و کابین نیز حرکت نخواهد کرد. در واقع وظیفه این سنسورها باز نگه داشتن درب آسانسور هنگام عبور مسافرین به داخل یا خارج از کابین آسانسور می باشد..

فتوسل آسانسورچگونه مانع بسته شدن درب آسانسور می شود؟ در فتوسل آسانسورها عموماً از نور مادون‌ قرمز برای ارسال و دریافت سیگنال استفاده می‌شود که در یک قاب آلومینیومی تعبیه می‌شوند. روش کار فتوسل آسانسور معمولا به این شکل است که یک یا چند شعاع نوری از یک فرستنده در یک سمت ورودی کابین ارسال می‌شود و یک یا چند گیرنده‌ در سمت دیگر ورودی آن را دریافت می کند و اگر جسمی مانع از رسیدن این شعاع نوری به آن شود عملا مدار کامل نخواهد بود و درب آسانسور بسته نمی‌ شود

انواع فتوسل آسانسور 1- فتوسل نقطه ای: فتوسل نقطه ‌ای تنها یک نقطه از درب آسانسور را تحت پوشش قرار می دهد. 2- فتوسل پرده ای: فتوسل پرده ای تمام سطح درب آسانسور را تحت پوشش دارد. فتوسل ها در دونوع فتوسل نقطه ای و فتوسل پرده ای ساخته می شوند که اساس کار هردو یکی است.

تفاوت فتوسل نقطه ای و پرده ای چیست؟ درفتوسل نقطه ای همانطور که از نامش پیداست ارسال شعاع نوری از یک نقطه انجام می شود که این امر کاهش دقت فتوسل را در پی خواهد داشت.

محل نصب فتوسل نقطه ای در آسانسورها و اینکه فتوسل نقطه ای گرانتر است یا فتوسل پرده ای؟ محل نصب فتوسل نقطه ای به صورت استاندارد در ارتفاع ۶۰ الی ۷۰ سانتی متری از سطح کف کابین بوده و قیمت آن نسبت به فتوسل پرده ای خیلی پایین تر می باشد.  اساس کار هردو نوع فتوسل نقطه ای و پرده ای یکسان است اما دقت در فتوسل های پرده ای بیشتر است به طوری که تقریبا به صورت تمام قد تمام سطوح ورودی کابین را پوشش می دهد.به فتوسل پرده ای ، پرده نوری آسانسور نیز می گویند. فتوسل پرده ای آسانسور در صورت وجود هر نوع مانعی اجازه بسته شدن درب کابین را نمی دهد و از دقت بالایی برخوردار است. پرده نوری درب آسانسور در حالت تمام قد ۲ متری است یعنی تعداد زیادی مسیر نوری در عرض درب قرار دارد که در نتیجه آن دقت کنترل نیز افزایش پیدا می کند و محل نصب آن دربین لته های درب و بدنه کابین است بنابراین لازم است که قطری حدود ۸ میلی متر داشته باشد. این نوع فتوسل هم قابلیت نصب روی دیوار و هم درب آسانسور را دارد.  به کار رفتن تعداد بیشتر فرستنده و گیرنده در فتوسل پرده ای نسبت به فتوسل نقطه‌ای، امنیت بالاتر  و همچنین قیمت بالاتری را به  آن اختصاص داده  است .

اجزای به کار رفته در فتوسل پرده ای آسانسور:   منبع تغذیه، دو میله آهنی به ارتفاع معمول ۲ متری یک درب آسانسور که فتوسل پرده‌ ای در آن تعبیه شده و فرستنده‌ ها در یک سمت و گیرنده‌ ها در میله دیگر قرار گرفته‌اند. پرده نوری یا فتوسل پرده ای دارای یک فرستنده و یک گیرنده است که در دو طرف درب آسانسور نصب شده است، و به وسیله کابل رابط به سقف کابین متصل شده است و کار انتقال و دریافت پرتو های نوری را دیود های کنترلر بر عهده دارند، به طوری که دائما درب کابین را از بالا به پایین اسکن می کنند تا زمانی که وجود یک مانع از فرستادن پرتو نور به گیرنده جلوگیری کند

  WECO مجموعه بزرگ وکو در سال ۲۰۰۰ توسط تعدادی از متخصصین با تجربه در صنعت آسانسور تاسیس گردید.این مجموعه با عملکرد مناسب در مدت کوتاهی توانست به نامی برجسته در صنعت آسانسور تبدیل گردد این مجموعه در صنعت آسانسور به عنوان یک برند برتر و معتبر بین المللی تبدیل شده است.

انواع فتوسل پرده ای وکو :از جمله تولیدات وکو سری A-B-C-D-E می باشد که در انواع مختلف تولید شده و کاربردهای مختلفی دارد که بعضی از آنها در صنعت آسانسور ایران استفاده می شود از جمله: فتوسل پرده ای وکو مدل ۹۱۷A51 فتوسل پرده ای وکو مدل ۹۱۷A61 فتوسل پرده ای وکو مدل ۹۱۷b71

جدول مشخصات فتوسل پرده ای وکو

شرایط محیط جهت کارکرد مناسب :۲۰ الی ۶۵ درجه ی سانتیگراد-   قابلیت ضد تداخل: دارد - سطح حفاظت : IP 54     ابعاد سنسور:عرض ۳۸ میلیمتر-عمق ۱۰ میلیمتر -ارتفاع ۲ متر- رنگ سنسور : LED قرمز    برد موثر  3متر -

ولتاژ ۲۲۰V  -کشور سازنده: چین

 باید توجه داشت که  همه ی فوتسل های آسانسور از جمله فتوسل پرده ای وکو در صورت سرویس و نگهداری مناسب می توانند مدت زیادی به دور از خطا کار کنند در غیر این صورت ممکن است مشکلاتی در روند عملکرد آسانسور به وجود بیاید. .

۳,۵۵۰,۰۰۰
تومان
